LED15/LED15W
产品简介：
台湾博大P-DUKE LED15/LED15W系列 DC/DC电源模块,输出电压:3.3V/5V/12V/15V ,单路,双路输出电压供选择,输出功率11.5-15.6W,效率达88%,工作温度范围-40℃至85℃
产品详细：

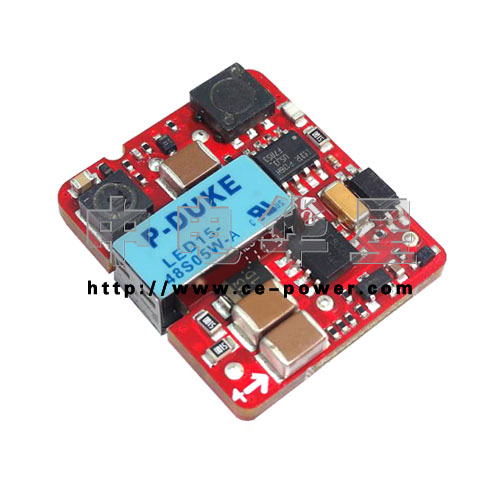

台湾博大P-DUKE LED15/LED15W系列 DC/DC电源模块
输入电压:24V/48V
输出电压:3.3V/5V/12V/15V
单路,双路输出电压供选择
输出功率11.5-15.6W,效率达88%
2:1(LED15),4:1(LED15W)输入电压范围,
遥控功能
工作频率300KHZ
输入欠压关闭,连续短路保护
工作温度范围-40℃至85℃
金属外壳绝缘底座,六面EMI/RFI屏蔽
DIP及SMD两种封装
外型尺寸:DIP封装:29.7mm(长)x23.9mm(宽)x13.7mm(高)
SMD封装:29.7mm(长)x23.9mm(宽)x8.5mm(高)
- 输入电压:9-18V
18-36V(9-36V)
36-75V(18-75V)
- 输出电压:3.3V/5V/
12V/15V
- 输出功率:11.5-15.6W
- 尺 寸:27.9*23.9*8.5
资料 资料
| 型号 |
标准输入 |
输入电压(V) |
效率(%) |
输出组数 |
输出电压(V) |
输出电流(A) |
输出功率(W) |
工作温度 |
尺寸(mm) |
| LED15-24S05 | 24 | 18~36 | 86 | 1 | 5/0 | 3 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S05W | 24 | 9~36 | 86 | 1 | 5/0 | 3 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S12 | 24 | 18~36 | 86 | 1 | 12/0 | 1.25 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S12W | 24 | 9~36 | 85 | 1 | 12/0 | 1.3 | 15.6 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S15 | 24 | 18~36 | 87 | 1 | 15/0 | 1 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S15W | 24 | 9~36 | 85 | 1 | 15/0 | 1 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S3P3 | 24 | 18~36 | 85 | 1 | 3.3/0 | 3.5 | 11.5 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-24S3P3W | 24 | 9~36 | 84 | 1 | 3.3/0 | 4 | 13.2 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S05 | 48 | 18~36 | 86 | 1 | 5/0 | 3 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S05W | 48 | 18~75 | 87 | 1 | 5/0 | 3 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S12 | 48 | 18~36 | 87 | 1 | 12/0 | 1.25 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S12W | 48 | 18~75 | 87 | 1 | 12/0 | 1.3 | 15.6 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S15 | 48 | 18~36 | 88 | 1 | 15/0 | 1 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S15W | 48 | 18~75 | 87 | 1 | 15/0 | 1 | 15 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S3P3 | 48 | 18~36 | 85 | 1 | 3.3/0 | 3.5 | 11.5 | -40~+85℃ | 27.9*23.9*8.5 |
| LED15-48S3P3W | 48 | 18~75 | 85 | 1 | 3.3/0 | 4 | 13.2 | -40~+85℃ | 27.9*23.9*8.5 |
