中电华星 二月 06,2015


Vicor(怀格)产品

Vicor是电源方案的专家。专门设计、生产和销售模块化功率元件及完整的电源系统,功率可从数十瓦到数千瓦。 Vicor工艺卓越,具制造客制产品的能力。产品质量和可靠性高,即使在最严苛的环境,都可满足广泛的应用,包括铁路业。vicor 110V 铁路电源已经广泛应用于客车,货车,动车组以及地铁车辆等车载设备和地面通信信号设备。



以 Vicor 为核心的铁路定制电源

CVR100 系列 铁路设备专用 DC/DC 电源

CVR100 系列是专为铁路设备设计的 DC/DC 开关电源,采用最新电路设计,结构简单易用,输入为标准铁道电压 66-154Vdc ,输出电压 5Vdc 、 12Vdc 、 13.8Vdc 、 15Vdc 、 24Vdc 、 48Vdc 可选,输出功率最大可达 100W 。

产品特点 :
输入电压满足机车 110V 蓄电池电压波动范围;
输入反接保护防止极性颠倒 ;
完善的输入过欠压保护功能 ;
完善的输出过压、短路、过流保护功能 ;
自然传导散热 ;
Vicor 模块高可靠性核心器件设计 ;
长寿命高频低阻抗电解电容设计 ;
执行 EMS EN61000 相关标准 ;
执行 EN50155 安规要求,可靠的三防设计 ;
低噪声 ZCS/ZVS 架构,满足 EN55011 A 级标准 ;


CVR50 系列 铁路设备专用 DC/DC 电源

CVR50-24 是专为铁路设备设计的 DC/DC 开关电源,采用最新电路设计,接口和结构可按需定制,输入为标准铁道电压 66-154Vdc ,具有 24V/2A 和 66-154Vdc/2A( 直通 ) 两路电压输出。

产品特点 :
电压输入范围为 66-154 Vdc ;
两路输出隔离电压达 1.5kVdc ;
高效率 , 低纹波噪声;
输出过压 过流保护;
打嗝式过电流保护,输出可持续短路;


CVR200 系列 铁路设备专用 DC/DC 电源

CVR200 -24-CARS 系列是专为铁路设备设计的 DC/DC 开关电源,采用最新电路设计,接口和结构可按需定制,输入为标准铁道电压 77-143Vdc , 输出电压 5Vdc 、 12Vdc 、 13.8Vdc 、 15Vdc 、 24Vdc 、 48Vdc 可选 ,输出功率最大可达 200W 。

产品特点 :
输入电压满足机车 110V 蓄电池电压波动范围 ;
输入反接保护防止极性颠倒 ;
完善的输入过欠压保护功能 ;
完善的输出过压、短路、过流保护功能 ;
支持 N+1 余备份功能 ;
Vicor 模块高可靠性核心器件设计 ;
长寿命高频低阻抗电解电容设计 ;
执行 EMS EN61000 相关标准 ;
执行 EN50155 安规要求,可靠的三防设计 ;
低噪声 ZCS/ZVS 架构,满足 EN55011 A 级标准 ;

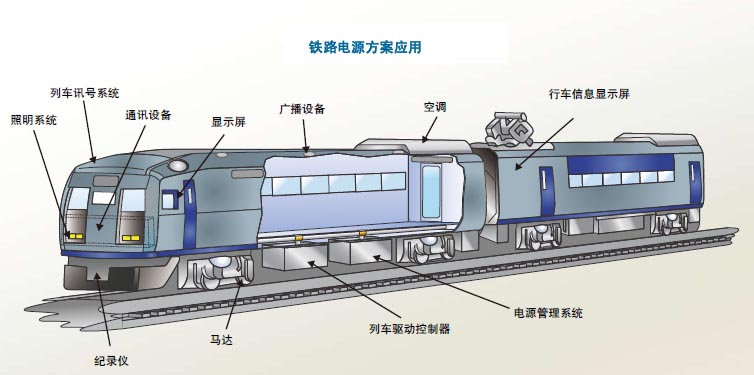

应用实例

<<列车牵引、制动系统
Vicor铁路电源模块具工作温度阔、体积小的特性,加上模块是完全灌封, 非常牢固及耐冲击及振动, VICOR电源模块是牵引控制以及刹车系统电源的理想选择。
<<空调控制系统
只需要外加非常简单滤波电路,110V输入的VICOR电源模块可与低压输入的小功率DC/DC组合成性价比非常高的空调控制电源系统,满足EN50155震动及撞击要求,可适用于一般客车,动车组,地铁空调系统。
<<地铁屏闭门,列车电控门系统
vicor电源模块具备宽输入(66-160V),高功率(150W),多种输出电压(24v,5v),非常适合用于铁路客车门系统、城市轨道车辆门系统(地铁月台屏蔽门等)。
<<列车运行控制、监测系统(列车网络控制系统,行车记录仪,轴温,火灾等报警器)
宽输入电压范围(110V输入), 高MTBF和其完全满足铁路电源应用规格等特性, 使Vicor铁路电源模块非常适合用于列车运行控制,监测系统。Vicor电源模块是已灌胶的, 具良好的抵抗冲击和 震动能力。
<<通信信号系统(GSM-R,驼峰,联锁计算机系统等设备)
为了支持国内铁路工业,Vicor 优选15 个型号; 输入电压43/66-154 Vdc输入,包括5 种输出电压(5、12、15、24、及28V)、最高功率150W、工业级操作温度。
<<旅客信息系统(车载LED, LCD显示屏)
由于具备高可靠性,体积小,轻巧,易使用等特点,Vicor电源模块可用于动车组或地铁车厢LED/LCD显示屏,每节车厢安装的显示屏可显示信息包括到站信息,车速,天气预报以及移动电视直播节目。



  更多详细产品请点击: Vicor DC/DC电源
