中电华星 六月 08,2018

中电华星专注电源行业20年,现已建立由各类人才组成的高素质团队,经验丰富的技术研发团队、完善的产品体系,发挥业务资源的优势,有效地处理最具挑战性的军工电源要求,提供高效率、高功率密度的电源转换路径及供电架构,广泛应用于相控阵雷达、水声设备、数据链、无人机等相关领域。

有源功率因数校正技术电磁兼容(EMC/EMI)解决方案

前端整流模块采用三相有源功率因数校正技术,使电源系统的功率因数达到0.99,谐波失真度小于或等于5%,极大地衰减了电源系统对外辐射和传导干扰,改善武器系统的电磁性能,使武器系统符合《军用设备和分系统电磁发射和敏感度要求》。

注:CEC Power Solutions(CEC PS)是中电华星电源模块产品品牌

产品简介

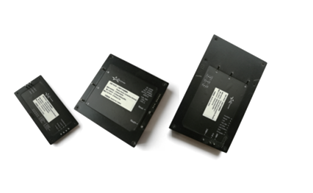

三相输入 AC-DC前端PFC整流模块

115VAC系列AC-DC非隔离整流模块,115/200VAC/400Hz(47-800Hz)三相输入,270V DC单路输出,输出功率1.5KW/3.4KW/5KW;1.5KW为标准全砖封装;具有高可靠性、高功率密度、低纹波噪声等特点;可广泛应用于雷达、电子对抗等高可靠性电子设备。

产品特色:

满足GJB181飞机供电特性

额定输出功率:1.5KW/3.4KW/5KW

最高效率:≥97%

全数字化控制,参数设置调节灵活

输出过流&短路保护

输出过压保护 过温保护

工作温度:最低-55℃,最高100℃(壳温)

输入&输出对机壳抗电强度:2500V DC

CAN通讯(隔离),可多台并联


车载舰载平台三相三线输入AC-DC PFC整流模块

380V DC系列AC-DC非隔离整流模块,三相三线380VAC 50/60Hz输入,380V DC输出;输出功率1.5KW/3.4KW/5KW非标准超薄封装;具有高可靠性、高效率、高功率密度、低纹波噪声等特点;可广泛应用于雷达、电子对抗等高可靠性电子设备

产品特色:


额定输出功率:1.5KW/3.4KW/5KW

最高效率:≥97%


全数字化控制,参数设置调节灵活

输出过流&短路保护

输出过压保护 过温保护

工作温度:最低-55℃,最高100℃(壳温)

输入&输出对机壳抗电强度:2500V DC

MTBF=1万小时

CAN通讯(隔离)

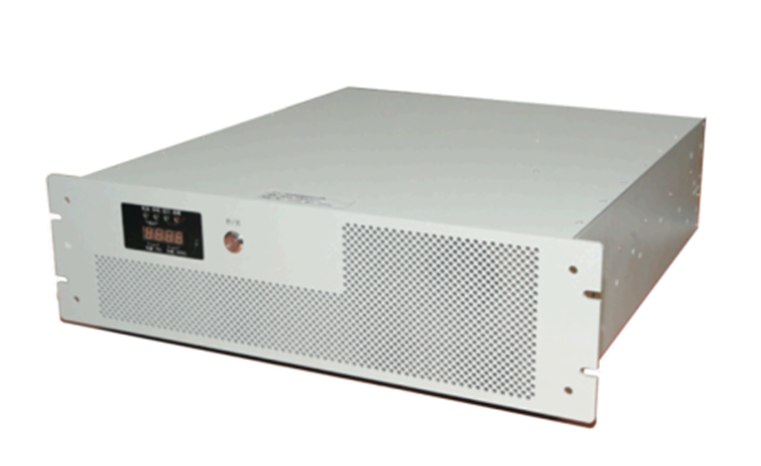

Mil-UPS 军用级不间断电源

按国军标设计, 符合GJB的EMC/EMI标准,符合GJB的环境适应性和可靠性标准

采用APFC和SPWM技术,输入功率因数大于0.95, 输入谐波失真小于5%;输出功率因0.8 (典型值)

采用成熟的电池管理模式,有效延长电池使用寿命,锂电或铅酸电池可选

在线工作,0秒切换,纯正弦波输出,保障负载可靠运行,保证数据安全

产品介绍

该产品主要是将市电、发电机等三相(或者单相)交流电经处理后,转换为单相交流输出或三相输出,供后端相关设备使用。当输入的交流电不符合条件时,自动转换为直流供电模式,将直流电源或蓄电池逆变后输出,这样可以为后端重要设备提供高品质的不间断电源;其具有高效、高功率密度、高可靠性、低谐波含量等特点。同时该系列根据使用环境还提供隔离型和非隔离型两种产品供用户选择,可满足车载舰载等恶劣环境条件下使用。

产品特色:

交流输入:220VAC/380VAC

电池输入:110VDC/220VDC

输出:220VAC/380VAC

最高效率达96%

高安全性:输入输出

高频隔离

高功率密度:体积小,重量轻

高功率因数:≥0.99

THDI:3% ,THDU 3%

全数字化控制:卓越的监控,智能调整特性风扇智能调速

CAN通信

典型应用:车载通讯、舰载、高铁、机载等


MII-INV 军用级逆变电源

引用标准及规范

GJB 4.1~13-1983  舰船电子设备环境试验

GJB 151B-2013  军用设备和分系统电磁发射和敏感度要求和测量

GJB 150.3A-2009  军用设备环境试验方法  高温试验

GJB 150.4A-2009  军用设备环境试验方法  低温试验

GJB 150.9A-2009  军用设备环境试验方法  湿热试验

GJB 150.10A-2009 军用设备环境试验方法  霉菌试验

GJB 150.11A-2009 军用设备环境试验方法  盐雾试验

GJB 150.16A-2009 军用设备环境试验方法  振动试验

GJB 150.18A-2009 军用设备环境试验方法  冲击试验

GJB 150.21A-2009 军用设备环境试验方法  风压试验

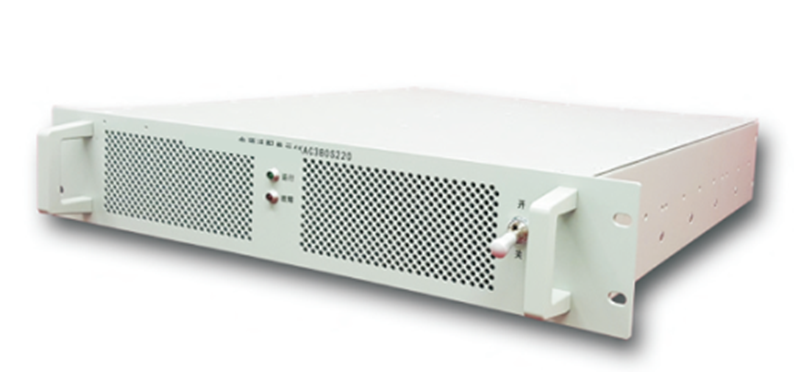

直流逆变器

该产品主要是将直流电源或蓄电池转换为单相交流输出或三相输出,供后端相关设备使用。如驱动马达功能等;其具有高效、高功率密度、高可靠性、低谐波含量等特点。可供车载舰载等恶劣环境条件下使用。

产品特色:

直流输出:72V DC、96V DC、110V DC、220V DC

输出:220V AC/三相115V AC

高效率:最高效率达94%

高安全性:输入输出高频隔离

高功率密度:体积小,重量轻

THDU:3%

全数字化控制:卓越的监控、智能调整特性

风扇智能调速

CAN通信

典型应用:车载、舰载、高铁、无人机地面供电等。

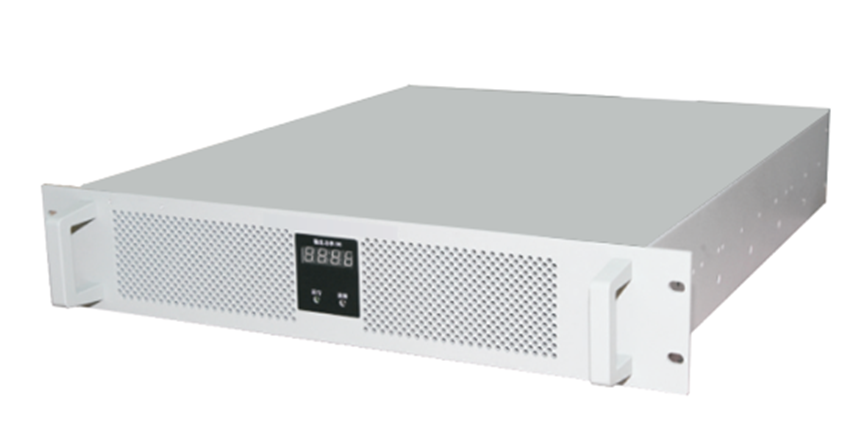

交流逆变器

该产品针对不同电网制式进行转换,能够满足三相电网下单相供电需求,有效解决相间不平衡问题,改善负载的相间搭配从而可以提高发电机或微电网的负荷能力;可将三相380VAC转换为单相220VAC,三相220VAC转换为单向220VAC;或者将单相输入转换为三相输出等;其具有高可靠性、高效率、高功率密度、低谐波含量等特点。

产品特色:

三相转单相电气隔离

最高效率:≥91%

输出过流及短路瞬时保护及故障隔离

输入过欠压瞬时保护及故障隔离

输出过压瞬时保护及故障隔离

过温保护

工作温度:-20℃~55℃

可通过CE101,CE102
